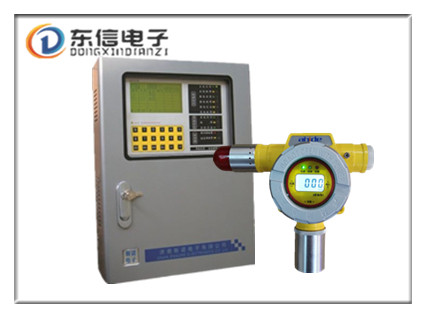

供應云南燃氣報警器

供應云南燃氣報警器_供應區域_燃氣報警器_可燃氣體報警器_可燃氣體探測器_氣體報警控制器_SF6泄漏報警主機_東信電子

供應云南燃氣報警器該報警器完全按照GB15322.1－2003、GB12358-2006、JJG6932011嚴格設計而成，具有高穩定性，低功耗，抗干擾性。特別適用于工作環境惡劣，工作人員不易靠近的易燃易爆場所。是保證財產和人身安全的理想監測儀器。

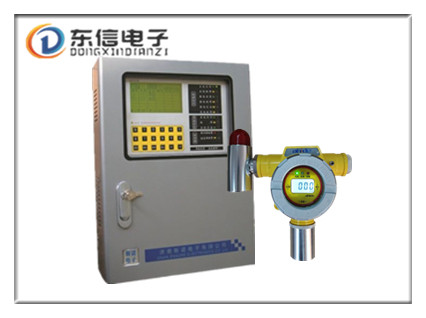

供應云南燃氣報警器

主要功能

⑴ 完成對傳感器的轉換供電。

⑵ 完成氣體濃度——電信號的轉換。

⑶ 完成模擬信號——數字信號轉換。

⑷ 完成濃度值轉換，通過判斷產生報警標志、故障標志。

⑸ 實現濃度值、標志位的上傳，供ARD800型氣體報警控制器判斷、顯示記錄、輸出等。

⑹ 通過總線控制器下發命令可實現探測器報警定值設置、地址修改或查閱。

三、主要技術指標

⑴ 檢測原理：催化燃燒式、電化學式、半導體式、紅外線式

⑵ 檢測氣體、測量范圍、報警點：見標牌

⑶ 電源：DC24V

⑷ 功耗：1.2W

⑸ 環境： 溫度：可燃：-40℃－70℃

                毒性：-20℃－50℃

濕度：≤95%RH

⑹ 大氣壓力：86KPa －106KPa

⑺ 絕緣電阻：正常環境時≥100MΩ

             濕度為94%RH時≥1MΩ

⑻ 工作方式：連續

⑼ 防爆方式：隔爆

⑽ 取樣方式：擴散

⑾ 貯存： 溫度：-500C—800C

濕度：≤95%RH

⑿ 壽命：三年

⒀ M-Bus信號傳輸距離<1200m（二芯屏蔽雙絞線,線徑≥0.75mm2時)

供應云南燃氣報警器

工作原理

探測器主要由傳感器、單片機、運算放大電路、通訊芯片等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過運算放大電路、單片機轉換為數字信號，最后通過通訊芯片轉換為M-Bus標準信號，上傳給控制器。

五、安裝須知

⑴ 該探測器在DC24V供電時，電流50mA，電壓≤18V時將不能正常工作，根據上述條件，結合現場安裝情況選用供電線。

銅的電阻率0.0174Ωmm2/m

⑵ 根據距離遠近選擇合適線徑，建議選用0.5mm2以上的雙絞銅線作通訊供電線。

⑴ 安裝位置

將探測器安裝在可能有氣體泄漏的區域中，探測器安裝必須牢固。探測器安裝高度宜高出釋放源（0.5~2）m處。為了正確使用探測器并防止其故障的發生，請不要安裝在以下位置：

a、直接受蒸汽、油煙影響的地方；

b、給氣口、換氣扇、房門等風量流動大的地方；

c、水汽、水滴多的地方；

d、溫度在-40℃以下或70℃以上的地方；

e、有強電磁場的地方。

⑵ 安裝方法

根據探測器的安裝位置，用兩個M6膨脹螺栓把固定架固定在墻壁或其他支撐物上，探測器應可靠接地。

⑶ 接線

接線要采用高度屏蔽線，防止電信號被干擾，打開探測器蓋，將電纜穿入探殼內，前端剝皮50mm，線芯依次排開，根據實測截取多余的長度，剝線長度10mm。拔下接插件，用Φ3的小型螺絲刀，將撥好的導線依次固定到接插件內。接線順序：T+（紅線）、T-（黑線）、機殼地（電纜的屏蔽網）依次接控制器對應端子。T+、T-接線無反正。接好線后用防爆膠泥將電纜線出口密封，緊固好機殼。
